单工位活塞厚膜曲面丝印设备

型号:
TX-HS6001S
最低订购量:
1
适用范围:
专用于单工位活塞,水管等厚膜印刷设备
  • 商品说明


★ 适用范围

专用于单工位活塞,水管等厚膜印刷设备。


★ 设备总体布置

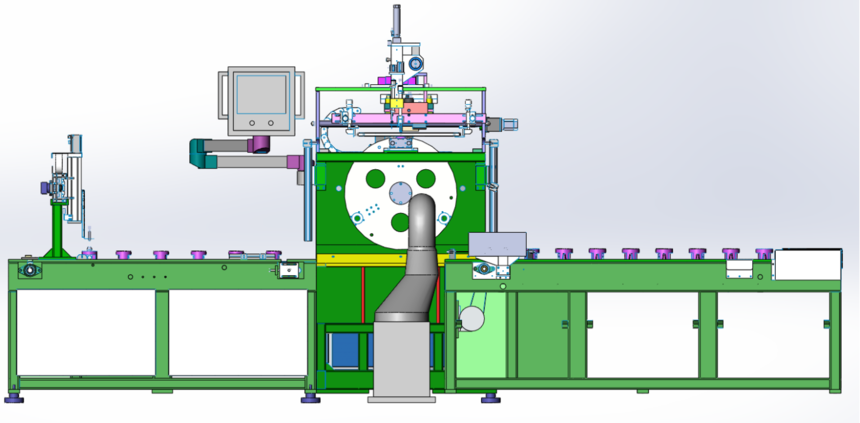

设备总体效果如图所示。


   图片1.png  图片4.png






★ 设备构成分类

1、刮墨系统

2、网版固定系统

3、单工位活塞固定系统

4、网版左右平移系统(丝杆往复运动)

5、控制系统


★ 主要参数

名称

单工位活塞厚膜印刷机

型号

TX-HS6001S

整机规格(暂定)

1000×1100×1800

最大印刷直径

120mm

最小印刷直径

70mm

装夹精度

±0.1mm

印刷精度

±0.1mm

操作界面

昆仑触摸屏


★ 机械部分细节说明

1、刮墨印头系统:

在原有设计方案上参照3工位印刷机,确保稳定性。自动供墨系统我方技术不完善,由买方自行采购,卖方配合安装,此报价方案不包括供墨系统。



2、网版固定系统:在原有三工位系统上,增加左右微调装置,使印刷时对版更加方便快捷。




单工位夹具固定系统:

1、 夹具固定系统。伺服电机+减速机使印刷夹具转动速度提高,定位精度更加准确。活塞印刷夹具按工件规格制作,仍采用快装快拆结构,并保证安装牢固,精度高,存贮方便。

2 上料工位与地面距离:1060mm


★ 主要电器配置及产地

序号

配件品名

配件品牌

配件生产地

所在组件

1

触摸屏

昆仑10.4寸

中国

操作界面

2

气缸

SMC

日本

印刷等

3

电磁阀

SMC

日本


4

伺服电机

欧姆龙

日本


5

驱动器

欧姆龙

日本


6

刹车电缆线等

R88A-CAKA005B

日本


7

光电传感器

欧姆龙

日本

检测

8

导轨

HIWIN

日本

印刷

9

控制开关

欧姆龙

法国

整机控制

10

控制开关

斯奈德

法国

整机控制

11

接近开关

欧姆龙

日本

整机控制

12

气源接头

SMC

日本

整机控制

13

断路器

斯奈德

法国

整机控制

14

交流接触器

斯奈德

法国

整机控制

15

气源调压阀

SMC

日本

整机控制

16

PLC

欧姆龙CJ1M

日本

整机控制

×
